Параметры негабаритных грузов при перевозке железнодорожным транспортом

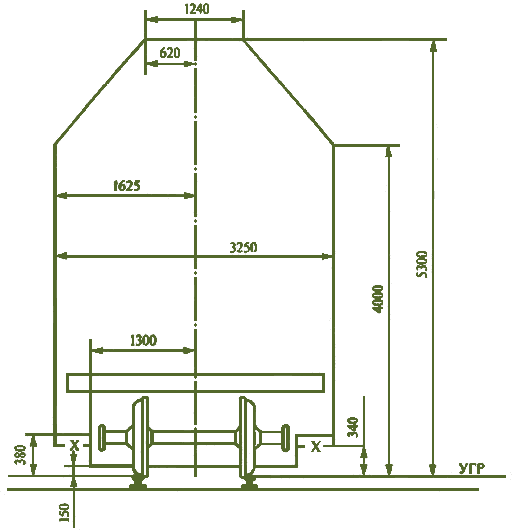

Груз, включая упаковку и крепление, является негабаритным, если он при размещении на открытом подвижном составе, находящемся на прямом горизонтальном участке пути и при совмещении продольной вертикальной плоскости симметрии вагона с осью железнодорожного пути, превышает очертание основного габарита погрузки, или его геометрические выносы в кривых за пределы основного габарита погрузки превышают геометрические выносы в соответствующих кривых расчетного вагона (расчетный вагон - вагон с длиной рамы 24 м и базой 17 м).

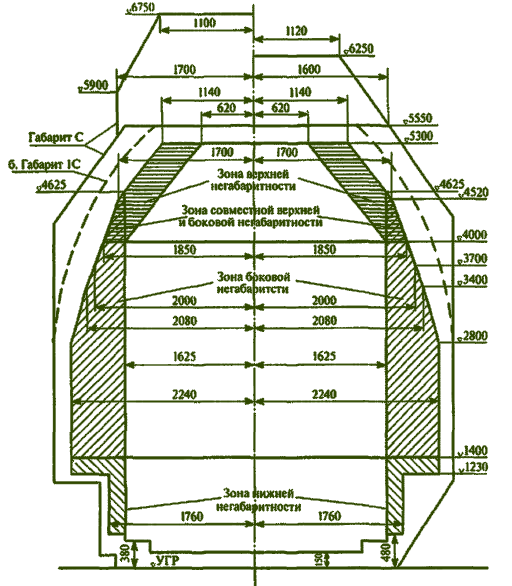

Выделяются три основные зоны негабаритности:

• зона нижней негабаритности - на высоте от 480 до 1229 мм при расстоянии от оси пути 1626-1760 мм и на высоте от 1230 до 1399 мм - при расстоянии 1626-2240 мм;
• зона боковой негабаритности - на высоте от 1400 до 4000 мм (включительно);
• зона верхней негабаритности - на высоте от 4001 до 5300 мм.

Кроме того, для определения условий пропуска грузов верхней негабаритности на двухпутных линиях дополнительно введена условная зона совместной боковой и верхней негабаритности: на высоте от уровня головок рельсов от 4001 до 4625 мм на расстоянии от оси пути от 1625 мм до границы зоны негабаритности.

В зависимости от величины выхода негабаритных грузов за очертание основного габарита погрузки установлены следующие степени негабаритности грузов:

• в зоне нижней негабаритности - шесть степеней;
• в зоне боковой негабаритности - шесть степеней;
• в зоне верхней негабаритности - три степени.

В перевозочных документах указывается индекс негабаритности груза, который состоит из 5-ти знаков:

• 1-й знак - всегда буква Н (негабаритность);
• 2-й знак - степень нижней негабаритности, может принимать значения от 1 до 6.
• 3-й знак - степень боковой негабаритности, может принимать значения от 1 до 6.
• 4-й знак - степень верхней негабаритности, может принимать значения от 1 до 3.
• 5-й знак - вертикальная сверхнегабаритность, имеет значение 8.

Отсутствие негабаритности в любой зоне, в т.ч. и отсутствие вертикальной сверхнегабаритности, отмечается цифрой "0" в соответствующем знаке индекса негабаритности. Сверхнегабаритность в любой зоне обозначается цифрой 8.
